首页>>功率半导体模块>>普通晶闸管模块
特 点
典型应用 说明
1、芯片与底板电气绝缘 2、国际标准封装3、全压接结构，优良的温度特性和功率循环能力4、350A以下模块皆为强迫风冷，400A以上模块既可选用风冷，也可选用水冷5、安装简单，使用维修方便6、体积小，重量轻 1、交直流电机控制2、各种整流电源3、工业加热控制4、调光5、无触点开关6、电机软起动7、静止无功补偿8、电焊机9、变频器10、UPS电源11、电池充放电 1、当使用在电流为60HZ情况下:1、VDSM/VRSM=VDRM/VRRM+100V 2、除非另作说明，IGT, IH, VTM, VISO为25℃测试值，表中其它参数皆为在Tjm下的测试值。 3、I²t=I²TSMtW/2; tW=正弦半波电流底宽。在50Hz下，I²t（10ms）=0.005I²TSM（A²s）

注： 1、型号栏中MTx表示MTC、MTA、MTK、MT中的任一种，MTX由MTC外加连接片构成。 2、Rth(j-c)为单只芯片的额定值。

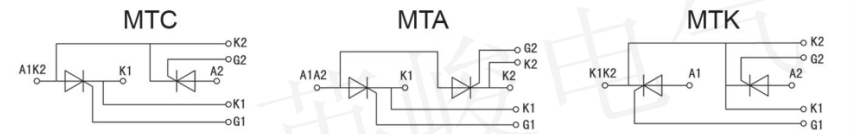

电路图：

型号
VDRM
VRRM
IT(AV)
ITSM
I2t
dv/dt
di/dt
IDRM
IRRM
IGT
VGT
IH
VTM/ITM
VTO
rT
Rth(j-c)
Tjm
TC
Viso
适用外形

10ms
125°C
25°C
125°C
per chip

V
A
kA
kA2s
V/μs
A/μs
mA
mA
V
mA
V/A
V
m.ohm
°C/W
°C
°C
V(A.C)
600-1800
26
0.65
2.1
800
50
8
150
2.5
150
1.69/80
0.85
9.68
0.950
125
85
2500
600-1800
40
1.15
6.6
800
50
8
150
2.5
150
1.60/120
0.85
5.57
0.650
125
85
2500
600-1800
55
1.5
6.6
800
50
8
150
2.5
150
1.60/170
0.85
3.47
0.530
125
85
2500
600-1800
70
1.7
14.5
800
50
10
150
2.5
150
1.69/210
0.80
2.64
0.410
125
85
2500
600-1800
90
2.25
25
800
100
10
150
2.5
150
1.85/270
0.80
3.01
0.280
125
85
2500
600-1800
110
2.5
31.2
800
100
12
150
2.5
150
1.83/330
0.80
2.29
0.250
125
85
2500
600-1800
135
3.6
65
800
100
15
150
2.5
150
1.75/410
0.80
2.85
0.200
125
85
2500
600-1800
160
6
180
800
100
15
150
2.5
150
1.70/480
0.80
1.69
0.170
125
85
2500
600-1800
182
7
245
800
100
20
150
2.5
150
1.62/550
0.80
1.26
0.160
125
85
2500
600-1800
200
8
320
800
100
25
180
2.5
180
1.65/600
0.80
1.27
0.140
125
85
2500
600-1800
250
9
405
800
100
25
180
2.5
180
1.57/750
0.80
0.85
0.120
125
85
2500
600-1800
300
9.1
414
800
100
25
180
2.5
180
1.57/860
0.80
0.53
0.120
125
85
2500
600-1800
300
9.2
423
800
100
35
180
2.5
180
1.58/900
0.80
0.72
0.100
125
85
2500
600-1800
330
9.1
414
800
100
35
180
2.5
180
1.58/990
0.80
0.53
0.120
125
85
2500
600-1800
350
11
605
800
100
35
180
2.5
180
1.45/1050
0.95
0.36
0.090
125
85
2500
600-1800
400
12.5
781
800
100
35
200
3.0
200
1.52/1200
0.80
0.49
0.080
125
85
2500
600-1800
500
14.5
1051
800
100
35
200
3.0
200
1.44/1500
0.80
0.34
0.065
125
85
2500
600-1800
570
15
1125
800
100
35
200
3.0
200
1.45/1600
0.80
0.20
0.065
125
80
2500
600-1800
600
16
1280
800
100
45
200
3.0
200
1.45/1800
0.80
0.28
0.054
125
80
2500
600-1800
800
22
2420
800
100
45
200
3.0
200
1.86/2400
0.80
0.2
0.042
125
80
2500
600-1800
1000
26
3380
800
100
55
200
3.0
200
2.05/300
0.80
0.15
0.034
125
80
2500
600-1800
1200
26
3380
800
100
55
200
3.0
200
1.96/3000
0.80
0.09
0.031
125
80
2500
600-1800
1500
33
5554
800
100
45
200
3.0
200
2.00/4500
0.80
0.223
0.019
125
80
2500
600-1800
1800
39.6
7998
800
100
55
250
3.0
200
2.00/5400
0.80
0.186
0.015
125
80
2500
600-1800
2000
44
9874
800
100
55
250
3.0
200
2.11/6000
0.80
0.183
0.014
125
80
2500
1900-2500
26
0.65
2.1
800
50
10
150
2.5
200
2.8/80
0.85
9.68
0.950
125
85
3000
1900-2500
40
1.15
6.6
800
50
10
150
2.5
200
2.75/120
0.85
5.57
0.650
125
85
3000
1900-2500
55
1.5
11.3
800
50
10
150
2.5
200
2.70/170
0.85
4.80
0.490
125
85
3000
1900-2500
70
1.7
14.5
800
50
12
150
2.5
200
2.65/210
0.85
3.50
0.390
125
85
3000
1900-2500
90
2.25
25
800
100
12
150
2.5
200
2.60/2.70
0.85
3.26
0.280
125
85
3000
1900-2500
90
2.25
25
800
100
12
150
2.5
200
2.55/330
0.85
2.25
0.25
125
85
3000
1900-2500
135
3.6
65
800
100
20
150
2.5
200
1.96/410
0.85
1.91
0.200
125
85
3000
1900-2500
160
4.5
101
800
100
20
150
2.5
200
1.90/480
0.85
1.52
0.170
25
85
3000
1900-2500
182
4.7
110
800
100
25
150
2.5
200
1.96/550
0.85
1.21
0.160
125
85
3000
1900-2500
200
6.5
211
800
100
30
180
2.5
200
1.90/600
0.85
1.14
0.140
125
85
3000
1900-2500
250
6.8
231
800
100
30
180
2.5
200
1.73/750
0.85
0.80
0.12
125
85
3000
1900-2500
285
7
245
800
100
35
180
2.5
200
1.73/860
0.85
0.70
0.120
125
85
3000
1900-2500
300
8
320
800
100
40
200
2.5
200
1.99/900
0.85
0.68
0.100
125
85
3000
1900-2500
350
10
500
800
100
40
200
2.5
200
1.89/1050
0.84
0.5
0.09
125
85
3000
1900-2500
400
11
605
800
100
40
200
2.5
200
1.94/1200
0.83
0.42
0.080
125
85
3000
1900-2500
500
13
845
800
100
40
200
3.0
200
1.92/1500
0.85
0.39
0.060
125
85
300
1900-2500
600
14
980
800
100
50
200
3.0
200
1.80/1800
1.88
0.24
0.054
125
80
3000
1900-2500
800
16
1208
800
100
50
200
3.0
200
2.0/2400
0.85
0.17
0.042
125
80
3000
1900-2500
1000
18
1620
800
100
60
200
3.0
200
2.1/3000
0.85
0.14
0.34
125
80
3000
1900-2500
1200
20
2000
800
100
60
200
3.0
200
2.0/3000
0.85
0.77
0.031
125
80
3000
1900
1500
29.7
4499
800
100
55
200
2.0
200
2.00/4500
0.82
0.22
0.019
125
80
3600
1900-2500
1800
35.6
6478
800
100
55
250
2.0
200
2.10/5400
0.82
0.183
0.015
125
80
3600
1900-2500
2000
39.6
7998
800
100
65
250
2.11
200
2.25/6000
0.82
0.81
0.013
125
80
3600
