特 点
典型应用 说明
1、芯片与底板电气绝缘 2、国际标准封装3、全压接结构，优良的温度特性和功率循环能力4、350A以下模块皆为强迫风冷，400A以上模块既可选用风冷，也可选用水冷5、安装简单，使用维修方便6、体积小，重量轻 1、交直流电机控制2、各种整流电源3、工业加热控制4、调光5、无触点开关6、电机软起动7、静止无功补偿8、电焊机9、变频器10、UPS电源11、电池充放电 1、当使用在电流为60HZ情况下:1、VDSM/VRSM=VDRM/VRRM+100V 2、除非另作说明，IGT, IH, VTM, VISO为25℃测试值，表中其它参数皆为在Tjm下的测试值。 3、I²t=I²TSMtW/2; tW=正弦半波电流底宽。在50Hz下，I²t（10ms）=0.005I²TSM（A²s）

注： 1、型号栏中MTx表示MTC、MTA、MTK、MT中的任一种，MTX由MTC外加连接片构成。 2、Rth(j-c)为单只芯片的额定值。

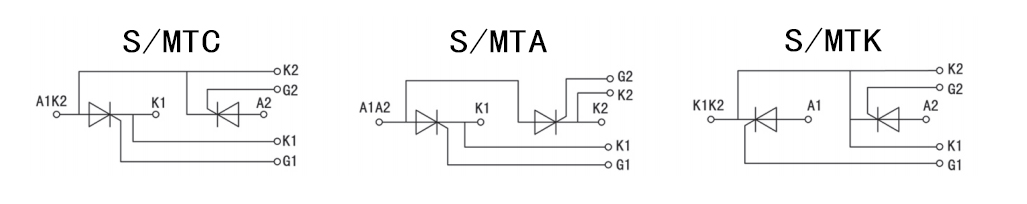

电路图：

型号
VDRM
VRRM
IT(AV)
ITSM
I2t
dv/dt
di/dt
IDRM
IRRM
IGT
VGT
IH
VTM/ITM
VTO
rT
Rth(j-c)
Tjm
TC
Viso
适用外形

10ms
125°C
25°C
125°C
per chip

V
A
kA
kA2s
V/μs
A/μs
mA
mA
V
mA
V/A
V
m.ohm
°C/W
°C
°C
V(A.C)
2600-3600
110
2.1
22
800
100
20
150
2.5
200
2.68/330
1.15
2.88
0.190
125
85
4000
2600-3600
135
2.6
34
800
100
25
150
2.5
200
2.58/410
0.94
2.40
0.170
125
85
4000
2600-3600
200
6.0
180
800
100
40
180
2.5
200
2.55/600
0.96
1.30
0.120
125
85
4000
2600-3600
250
7.0
245
800
100
40
180
2.5
200
2.63/750
0.91
0.90
0.110
125
85
4000
2600-3600
300
7.2
259
800
100
55
180
2.5
200
2.45/900
0.93
1.00
0.080
125
85
4000
2600-3600
400
10.5
551
800
100
55
200
3.0
200
2.35/1200
0.98
0.88
0.054
125
85
4000
2600-3600
500
12.5
781
800
100
55
200
3.0
200
2.95/1500
0.95
0.51
0.05
125
85
4000
2600-3600
800
4.5
1051
800
100
55
200
3.0
200
2.80/2400
0.85
0.19
0.041
125
80
4000
2600-3600
1000
17.8
1620
800
100
65
200
3.0
200
2.50/3000
0.83
0.371
0.028
125
80
5000
2600-3600
1200
21.4
2332
800
100
65
200
3.0
200
2.50/3600
0.83
0.309
0.023
125
80
5000
2600-3600
1500
26.7
3644
800
100
65
200
3.0
200
2.65/4500
0.83
0.247
0.019
125
80
5000
2600-3600
1800
32.1
5247
800
100
65
250
3.0
200
2.80/5400
0.83
0.206
0.015
125
80
5000
4000-6500
182
4.68
112
800
100
35
150
2.0
200
2.30/540
0.090
1.524
0.164
125
85
7000
4000-6500
200
5.14
135
800
100
45
180
2.5
200
2.25/600
0.87
1.586
0.143
125
85
7000
4000-6500
250
6.43
211
800
100
45
180
2.5
200
2.25/750
0.87
1.076
0.123
125
85
7000
4000-6500
285
7.33
274
800
100
45
180
2.5
200
2.20/850
0.87
0.957
0.113
125
85
7000
4000-6500
300
7.72
304
800
100
5
180
2.5
200
2.15/900
0.87
0.909
0.102
125
85
7000
4000-6500
312
8.03
328
800
100
55
180
2.5
200
2.10/950
0.87
0.874
0.100
125
85
7000
4000-6500
30
8.49
367
800
100
55
180
2.5
200
2.10/1000
0.87
0.826
0.093
125
85
7000
4000-6500
350
9.0
413
800
100
55
180
2.5
200
1.90/1100
0.87
0.779
0.087
125
85
7000
4000-6500
400
10.3
540
800
100
55
180
2.5
200
1.86/200
0.87
0.682
0.075
125
85
7000
4000-6500
500
10.7
586
800
100
65
200
3.0
200
1.79/1500
0.87
0.501
0.063
125
85
7000
4000-6500
570
10.8
590
800
100
65
200
3.0
200
1.79/1700
0.87
0.439
0.062
125
80
7000
4000-6500
600
11.3
653
800
100
65
200
3.0
200
2.27/1800
0.87
0.653
0.049
125
80
7000
4000-6500
800
12.8
840
800
100
65
200
3.0
200
2.33/2400
0.85
0.521
0.036
125
80
7000
4000-6500
1000
16.0
1312
800
100
75
200
3.0
200
2.33/1000
0.85
0.417
0.029
125
80
7000
4000-6500
1200
19.2
1889
800
100
75
200
3.0
200
2.33/1000
0.85
0.347
0.024
125
80
7000
4000-6500
1500
24.1
2952
800
100
75
200
3.0
200
2.33/1000
0.85
0.278
0.019
125
80
7000
600-2500
250
7.10
259
800
100
30
200
3.0
200
1.80/750
0.84
0.820
0.182
125
55
2500
600-2500
400
12.5
781
800
100
35
200
3.0
200
1.90/1200
0.80
0.80
0.110
125
55
2500
600-2500
500
14.5
1051
800
100
35
200
3.0
200
1.90/1500
0.80
0.64
0.087
125
55
2500
600-2500
600
16
1280
800
400
45
200
3.0
200
1.90/1800
0.80
0.53
0.073
125
55
2500
600-2500
800
22
2420
800
100
45
200
3.0
200
1.95/2400
0.80
0.42
0.054
125
55
2500
600-2500
1000
26
3380
800
100
55
200
3.0
200
1.95/3000
0.83
0.20
0.041
125
55
2500
600-2500
1000
26
3380
800
100
55
200
3.0
200
1.95/3000
0.83
0.20
0.041
125
55
2500
600-2500
1500
33
5554
800
100
55
250
3.0
200
2.00/4500
0.80
0.223
0.028
125
55
2500
600-2500
1800
39.6
7998
800
100
55
250
3.0
200
2.11/5400
0.8
0.203
0.023
125
55
2500
600-2500
2000
44
9874
800
100
55
250
3.0
200
2.11/6000
0.8
0.183
0.020
125
55
2500
2600-3600
400
10.5
551
800
100
50
200
3.0
200
2.85/1200
1.12
1.25
0.073
125
55
4000
2600-3600
500
12.5
781
800
100
50
200
3.0
200
2.95/1500
1.09
1.19
0.054
125
55
4000
2600-3600
600
14
980
800
100
55
200
3.0
200
2.95/1800
1.02
0.95
0.048
125
55
4000
2600-3600
800
15.9
1287
800
100
55
200
3.0
200
2.50/2400
0.85
0.297
0.06
125
55
4000
2600-3600
1000
17.8
1620
800
100
55
250
3.0
200
2.20/3000
0.83
0.371
0.038
125
55
5000
2600-3600
1200
21.4
2332
800
100
55
250
3.0
200
2.30/3600
0.83
0.309
0.034
125
55
5000
4000-6500
400
7.5
290
800
100
55
200
3.0
200
2.65/1200
0.87
0.628
0.108
125
55
7000
4000-6500
500
9.4
454
800
100
55
200
3.0
200
2.75/1500
0.87
0.545
0.085
125
55
7000
4000-6500
600
1.13
653
800
100
55
200
3.0
200
2.75/1800
0.87
0.454
0.074
125
5
7000
4000-6500
800
12.8
840
800
100
55
250
3.0
200
2.40/2400
0.85
0.521
0.046
125
55
7000
4000-6500
1000
16.0
1312
800
100
55
250
3.0
200
2.40/3000
0.85
0.417
0.032
125
55
7000
