首页>>功率半导体模块>>单管晶闸管模块
特 点
典型应用 说明
1、芯片与底板电气绝缘 2、国际标准封装3、全压接结构，优良的温度特性和功率循环能力4、350A以下模块皆为强迫风冷，400A以上模块既可选用风冷，也可选用水冷5、安装简单，使用维修方便6、体积小，重量轻 1、交直流电机控制2、各种整流电源3、工业加热控制4、调光5、无触点开关6、电机软起动7、静止无功补偿8、电焊机9、变频器10、UPS电源11、电池充放电 1、当使用在电流为60HZ情况下:1、VDSM/VRSM=VDRM/VRRM+100V 2、除非另作说明，IGT, IH, VTM, VISO为25℃测试值，表中其它参数皆为在Tjm下的测试值。 3、I²t=I²TSMtW/2; tW=正弦半波电流底宽。在50Hz下，I²t（10ms）=0.005I²TSM（A²s）

注：

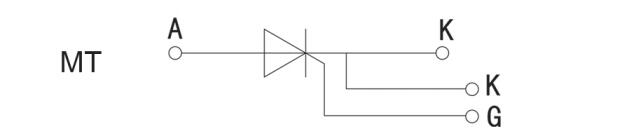

电路图：

型号
VDRM
VRRM
IT(AV)
ITSM
I2t
dv/dt
di/dt
IDRM
IRRM
IGT
VGT
IH
VTM/ITM
VTO
rT
Rth(j-c)
Tjm
TC
Viso
适用外形

10ms
125°C
25°C
125°C
per chip

V
A
kA
kA2s
V/μs
A/μs
mA
mA
V
mA
V/A
V
m.ohm
°C/W
°C
°C
V(A.C)
2600-3600
110
2.1
22
800
100
20
150
2.5
200
2.68/330
1.15
2.88
0.190
125
85
4000
2600-3600
135
2.6
34
800
100
25
150
2.5
200
2.58/410
0.94
2.40
0.170
125
85
4000
2600-3600
160
4.33
96
800
100
40
180
2.5
200
1.92/480
0.88
1.787
0.173
125
85
4000
2600-3600
200
6.0
180
800
100
40
180
2.5
200
2.55/600
0.96
1.30
0.120
125
85
4000
2600-3600
250
7.0
245
800
100
40
180
2.5
200
2.63/750
0.91
0.90
0.110
125
85
4000
2600-3600
300
7.2
249
800
100
55
180
2.5
200
2.45/900
0.93
1.00
0.080
125
85
4000
2600-3600
400
10.5
551
800
100
55
200
3.0
200
2.35/1200
0.98
0.88
0.054
125
85
4000
2600-3600
500
12.5
781
800
100
55
200
3.0
200
2.95/1500
0.95
0.51
0.05
125
85
4000
2600-3600
570
13.0
860
800
100
55
200
3.0
200
2.80/1700
0.85
0.433
0.063
125
80
4000
2600-3600
600
13.5
930
800
100
55
200
3.0
200
2.80/1800
0.85
0.380
0.060
125
80
4000
2600-3600
800
14.5
1051
800
100
55
200
3.0
200
2.80/2400
0.85
0.19
0.041
125
80
4000
2600-3600
1000
17.8
1620
800
100
65
200
3.0
200
2.50/3000
0.83
0.371
0.028
125
80
5000
2600-3600
1200
21.4
2332
800
100
65
200
3.0
200
2.50/3600
0.83
0.309
0.023
125
80
5000
2600-3600
1500
26.7
3644
800
100
65
200
3.0
200
2.60/4500
0.83
0.247
0.019
125
80
5000
2600-3600
2000
32.1
5247
800
100
65
200
3.0
200
2.60/6000
0.83
0.206
0.015
125
80
5000
2600-3600
3000
39.6
7900
800
100
65
200
3.0
200
2.70/9000
0.83
0.153
0.011
125
80
5000
4000-6500
200
5.14
135
800
100
45
180
2.5
200
2.25/600
0.87
1.586
0.143
125
80
7000
4000-6500
250
6.43
211
800
100
45
180
2.5
200
2.25/750
0.87
1.076
0.123
125
85
7000
4000-6500
300
7.72
304
800
100
45
180
2.5
200
2.15/900
0.87
0.909
0.102
125
85
7000
4000-6500
400
10.3
540
800
100
55
180
2.5
200
1.86/1200
0.87
0.682
0.075
125
85
7000
4000-6500
500
10.7
586
800
100
65
200
3.0
200
1.79/1500
0.87
0.501
0.063
125
85
7000
4000-6500
570
10.8
590
800
100
65
200
3.0
200
1.79/1700
0.87
0.439
0.062
125
80
7000
4000-6500
600
11.3
653
800
100
65
200
3.0
200
2.27/1800
0.87
0.653
0.049
125
80
7000
4000-6500
800
12.8
840
800
100
65
200
3.0
200
2.33/2400
0.85
0.521
0.036
125
80
7000
4000-6500
1000
16.0
1312
800
100
75
200
3.0
200
2.33/1000
0.85
0.417
0.029
125
80
7000
4000-6500
1200
19.2
1889
800
100
75
200
3.0
200
2.33/1000
0.85
0.347
0.024
125
80
7000
4000-6500
1500
24.1
2952
800
100
75
200
3.0
200
2.33/1000
0.85
0.278
0.019
125
80
7000
4000-6500
2000
32.1
4241
800
100
90
200
3.0
200
2.50/6000
0.85
0.210
0.010
125
80
7000
600-2500
26
0.65
2.1
800
50
10
150
2.5
200
1.69/80
0.85
9.68
0.950
125
85
3000
