首页>>功率半导体模块>>单管整流模块
特 点
典型应用 说明
1、芯片与底板电气绝缘 2、国际标准封装 3、全压接结构，优良的温度特性和功率循环能力 4、安装简单，使用维修方便 5、体积小，重量轻 1、仪器设备的直流电源 2、交直流电机控制 3、各种整流电源 4、电机软起动 5、电焊机 6、变频器 7、电池充放电 1、VRSM=VRRM+100V 2、除VFM, VISO外，表中参数皆为在Tjm下的测试值。 3、I²t=I²FSMtW/2; tW=正弦半波电流底宽。在50Hz下，I²t（10ms）=0.005I²TSM（A²s）

注： 1、Rth(j-c)为单只芯片的额定值。

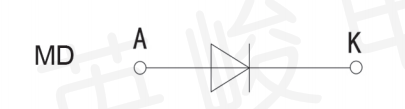

电路图：

型号
VRRM
IF(AV)
IFSM
I2t
IRRM
VFM/IFM
VFO
rF
Rth(j-c)
Tjm
TC
Viso
适用外形

10ms
150°C
25°C
150°C
per chip

V
A
kA
kA2s
mA
V/A
V
m.ohm
°C/W
°C
°C
V(A.C)
600-2500
26
0.65
2.1
8
1.65/80
0.85
5.94
1.300
150
100
3000
600-2500
55
1.30
8.45
8
1.45/170
0.85
3.76
0.680
150
100
3000
600-2500
90
2.30
26
8
1.33/270
0.85
1.88
0.450
150
100
3000
600-2500
110
2.60
33
8
1.40/330
0.85
1.88
0.330
150
100
3000
600-2500
135
3.90
76
12
1.48/410
0.83
1.23
0.300
150
100
3000
600-2500
160
4.60
105
12
1.56/480
0.84
1.31
0.230
150
100
3000
600-2500
200
7.10
252
12
1.38/600
0.82
0.96
0.180
150
100
3000
600-2500
250
9.00
405
20
1.43/750
0.85
0.89
0.130
150
100
3000
600-2500
300
10.00
500
20
1.35/900
0.80
0.50
0.120
150
100
3000
600-2500
400
13.00
845
30
1.50/1200
0.85
0.49
0.090
150
100
3000
600-2500
500
15.00
1125
40
1.60/1500
0.85
0.38
0.075
150
100
3000
600-2500
570
16.00
1280
40
1.60/1710
0.75
0.30
0.075
125
85
3000
600-2500
600
17.00
1445
40
1.50/1800
0.75
0.32
0.065
150
85
3000
600-2500
800
20.00
2000
45
1.80/2400
0.70
0.20
0.058
150
85
3000
600-2500
1000
26.00
3380
50
1.82/3000
0.71
0.10
0.052
150
85
3000
600-2500
1200
28.00
3920
50
1.76/3000
0.70
0.10
0.042
150
85
3000
600-2500
1600
33.8
5809
45
1.75/4800
0.77
0.209
0.030
150
85
3600
600-2500
2000
45
10325
55
1.84/6000
0.77
0.172
0.020
150
85
3600
600-2500
3000
50
12750
55
1.90/9000
0.77
0.148
0.016
150
85
3600
2600-3600
110
2.1
22
20
2.25/330
0.95
1.760
0.310
150
100
4000
2600-3600
135
3.2
51
20
1.98/410
0.95
1.010
0.290
150
100
4000
2600-3600
160
3.9
76
20
1.98/480
0.95
0.900
0.230
150
100
4000
2600-3600
200
5.5
151
25
2.10/600
0.95
1.400
0.150
150
100
4000
2600-3600
250
6.5
211
25
1.83/750
0.95
0.870
0.130
150
100
4000
2600-3600
300
7.1
252
35
1.85/900
0.95
0.700
0.110
150
100
4000
2600-3600
400
8.5
361
50
1.65/1200
0.95
0.720
0.075
150
100
4000
2600-3600
500
9.0
405
50
2.75/1500
0.95
0.310
0.075
150
100
4000
2600-3600
570
9.60
470
50
2.75/1700
0.95
0.300
0.070
150
80
4000
2600-3600
600
10.0
500
50
2.66/1800
0.95
0.220
0.065
150
80
4000
2600-3600
800
16.2
1338
45
1.93/2400
0.78
0.420
0.056
150
80
5000
2600-3600
1000
20.3
2091
55
2.10/3000
0.78
0.336
0.046
150
80
5000
2600-3600
1200
24.3
3011
55
2.20/3600
0.78
0.280
0.038
150
80
5000
2600-3600
1500
30.4
4705
55
2.30/4500
0.78
0.224
0.030
150
80
5000
2600-3600
2000
36.5
6776
70
2.40/6000
0.78
0.187
0.025
150
80
5000
2600-3600
3000
40.5
8365
70
2.50/9000
0.78
0.145
0.018
150
80
5000
4000-6500
200
5.49
154
35
2.00/600
0.83
1.336
0.220
150
100
7000
4000-6500
250
6.86
240
35
2.00/750
0.83
0.897
0.165
150
100
7000
4000-6500
300
8.23
346
35
1.95/900
0.83
0.758
0.144
150
100
7000
4000-6500
400
10.3
540
45
1.66/1200
0.83
0.569
0.093
150
100
7000
4000-6500
500
10.7
586
55
1.59/1500
0.83
0.415
0.088
150
100
7000
4000-6500
570
12.2
761
55
1.59/1700
0.83
0.364
0.082
150
85
7000
4000-6500
600
12.9
844
55
2.17/1800
0.83
0.556
0.077
150
85
7000
4000-6500
800
14.6
1084
55
2.15/2400
0.80
0.450
0.057
150
85
7000
4000-6500
1000
18.2
1694
65
2.15/1000
0.80
0.360
0.046
150
85
7000
4000-6500
1200
21.9
2439
65
2.15/1000
0.80
0.300
0.038
150
85
7000
4000-6500
1500
27.3
3811
65
2.15/1000
0.80
0.240
0.031
150
85
7000
4000-6500
2000
30.4
4705
66
2.30/6000
0.80
0.160
0.022
150
85
7000
