特 点
典型应用 说明
1、芯片与底板电气绝缘 2、国际标准封装 3、全压接结构，优良的温度特性和功率循环能力 4、安装简单，使用维修方便 5、体积小，重量轻 1、仪器设备的直流电源 2、交直流电机控制 3、各种整流电源 4、电机软起动 5、电焊机 6、变频器 7、电池充放电 1、VRSM=VRRM+100V 2、除VFM, VISO外，表中参数皆为在Tjm下的测试值。 3、I²t=I²FFSMtW/2; tW=正弦半波电流底宽。在50Hz下，I²t（10ms）=0.005I²TSM（A²s）

注： 1、型号栏中MＤx表示MDC、MDA、MDK中的任一种。2、Rth(j-c)为单只芯片的额定值。

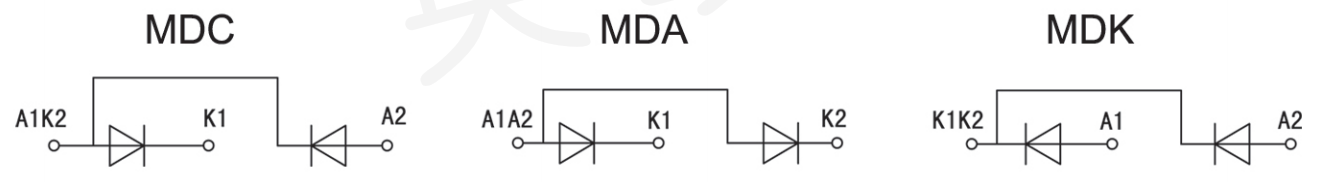

电路图：

型号
VRRM
IF(AV)
IFSM
I2t
IRRM
VFM/IFM
VFO
rF
Rth(j-c)
Tjm
TC
Viso
适用外形

10ms
150°C
25°C
150°C
per chip

V
A
kA
kA2s
mA
V/A
V
m.ohm
°C/W
°C
°C
V(A.C)
2600-3600
110
2.1
22
20
2.25/330
0.95
1.76
0.310
150
100
4000
2600-3600
135
3.2
51
20
1.98/410
0.95
1.01
0.290
150
100
4000
2600-3600
160
3.9
76
20
1.98/480
0.95
0.90
0.230
150
100
4000
2600-3600
200
5.5
151
25
2.10/600
0.95
1.40
0.150
150
100
4000
2600-3600
250
6.5
211
25
1.83/750
0.95
0.87
0.130
150
100
4000
2600-3600
300
7.1
252
35
1.85/900
0.95
0.70
0.110
150
100
4000
2600-3600
350
7.5
281
35
2.75/1050
0.95
0.40
0.110
125
100
4000
2600-3600
400
8.5
361
50
1.65/1200
0.95
0.72
0.075
150
100
4000
2600-3600
500
9.0
405
50
2.75/1500
0.95
0.31
0.075
125
100
4000
2600-3600
600
10.0
500
50
2.66/1800
0.95
0.22
0.065
125
80
4000
2600-3600
800
16.2
1338
45
1.93/2400
0.78
0.42
0.056
150
80
5000
2600-3600
1000
20.3
2091
55
2.10/3000
0.78
0.336
0.046
150
80
5000
2600-3600
1200
24.3
3011
55
2.20/3600
0.78
0.28
0.038
150
80
5000
2600-3600
1500
30.4
4705
55
2.30/4500
0.78
0.224
0.030
150
80
5000
2600-3600
1800
36.5
6776
55
2.35/5400
0.78
0.187
0.024
150
80
5000
4000-6500
182
4.99
127
25
2.10/540
0.85
1.286
0.230
150
100
7000
4000-6500
200
5.49
154
35
2.00/600
0.83
1.336
0.220
150
100
7000
4000-6500
250
6.86
240
35
2.00/750
0.83
0.897
0.165
150
100
7000
4000-6500
285
7.82
312
35
2.00/850
0.83
0.798
0.155
150
100
7000
4000-6500
300
8.23
346
35
1.95/900
0.83
0.758
0.144
150
100
7000
4000-6500
312
8.56
374
45
1.90/950
0.83
0.729
0.134
150
100
7000
4000-6500
330
9.1
418
45
1.90/1000
0.83
0.689
0.124
150
100
7000
4000-6500
350
9.6
470
45
1.70/1100
0.83
0.650
0.113
150
100
7000
4000-6500
400
10.3
540
45
1.66/1200
0.83
0.569
0.093
150
100
7000
4000-6500
500
10.7
586
55
1.59/1500
0.83
0.415
0.088
150
100
7000
4000-6500
570
12.2
761
55
1.59/1700
0.83
0.364
0.082
150
85
7000
4000-6500
600
12.9
844
55
2.17/1800
0.83
0.556
0.077
150
85
7000
4000-6500
800
14.6
1084
55
2.15/2400
0.80
0.450
0.057
150
85
7000
4000-6500
1000
18.2
1694
65
2.15/1000
0.80
0.360
0.046
150
85
7000
4000-6500
1200
21.9
2439
65
2.15/1000
0.80
0.300
0.038
150
85
7000
4000-6500
1500
27.3
3811
65
2.15/1000
0.80
0.240
0.031
150
85
7000
600-2500
250
7.6
295
25
1.55/750
0.80
0.85
0.240
150
55
2500
600-2500
400
13
845
30
1.65/1200
0.75
0.64
0.160
150
55
2500
600-2500
500
15
1125
40
1.68/1500
0.75
0.51
0.130
150
55
2500
600-2500
600
16.1
1296
40
1.70/1800
0.75
0.42
0.110
150
55
2500
600-2500
800
20
2000
40
1.72/2400
0.75
0.34
0.080
150
55
2500
600-2500
1000
24
2880
40
1.82/3000
0.75
0.25
0.065
150
55
2500
600-2500
1200
30.0
4590
25
1.70/3600
0.78
0.223
0.042
150
55
2500
600-2500
1500
37.5
7172
35
1.75/4500
0.75
0.194
0.040
150
55
2500
600-2500
1800
45
10328
35
1.75/5400
0.75
0.162
0.035
150
55
2500
600-2500
2000
50
12750
45
1.84/6000
0.75
0.160
0.031
150
55
2500
2600-3600
400
8.1
328
35
2.41/1200
0.95
1.05
0.110
150
55
4000
2600-3600
500
8.5
361
45
2.83/1500
0.95
1.12
0.075
150
55
4000
2600-3600
600
10
500
45
2.79/1800
0.95
0.91
0.065
150
55
4000
2600-3600
800
18.1
1662
45
1.48/2400
0.81
0.238
0.092
150
55
5000
2600-3600
1000
22.6
2596
45
1.93/3000
0.78
0.336
0.055
150
55
5000
2600-3600
1200
27.1
3739
55
1.3/3600
0.78
0.280
0.048
150
55
5000
4000-6500
400
8.6
375
35
2.30/1200
0.81
0.523
0.180
150
55
7000
4000-6500
500
10.7
586
35
2.40/1500
0.81
0.418
0.146
150
55
7000
4000-6500
600
12.9
844
45
2.40/1800
0.81
0.317
0.123
150
55
7000
4000-6500
800
17.1
1500
55
2.20/2400
0.78
0.420
0.073
150
55
7000
4000-6500
1000
21.4
2343
55
2.20/3000
0.78
0.336
0.058
150
55
7000
